蚌埠市科技局 |
蚌埠市科學技術局辦公大樓弱電系統
第一部分 工程概況

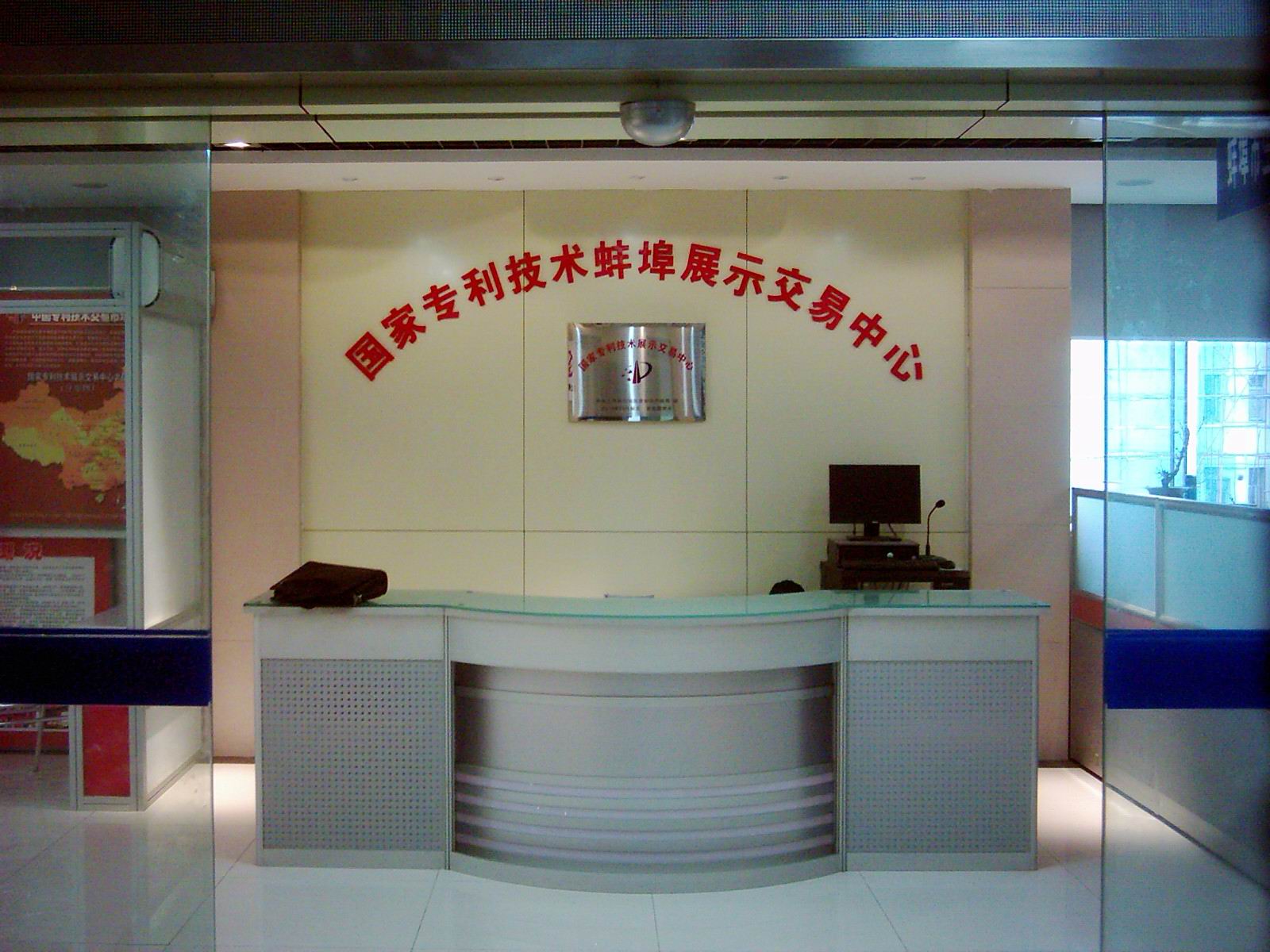

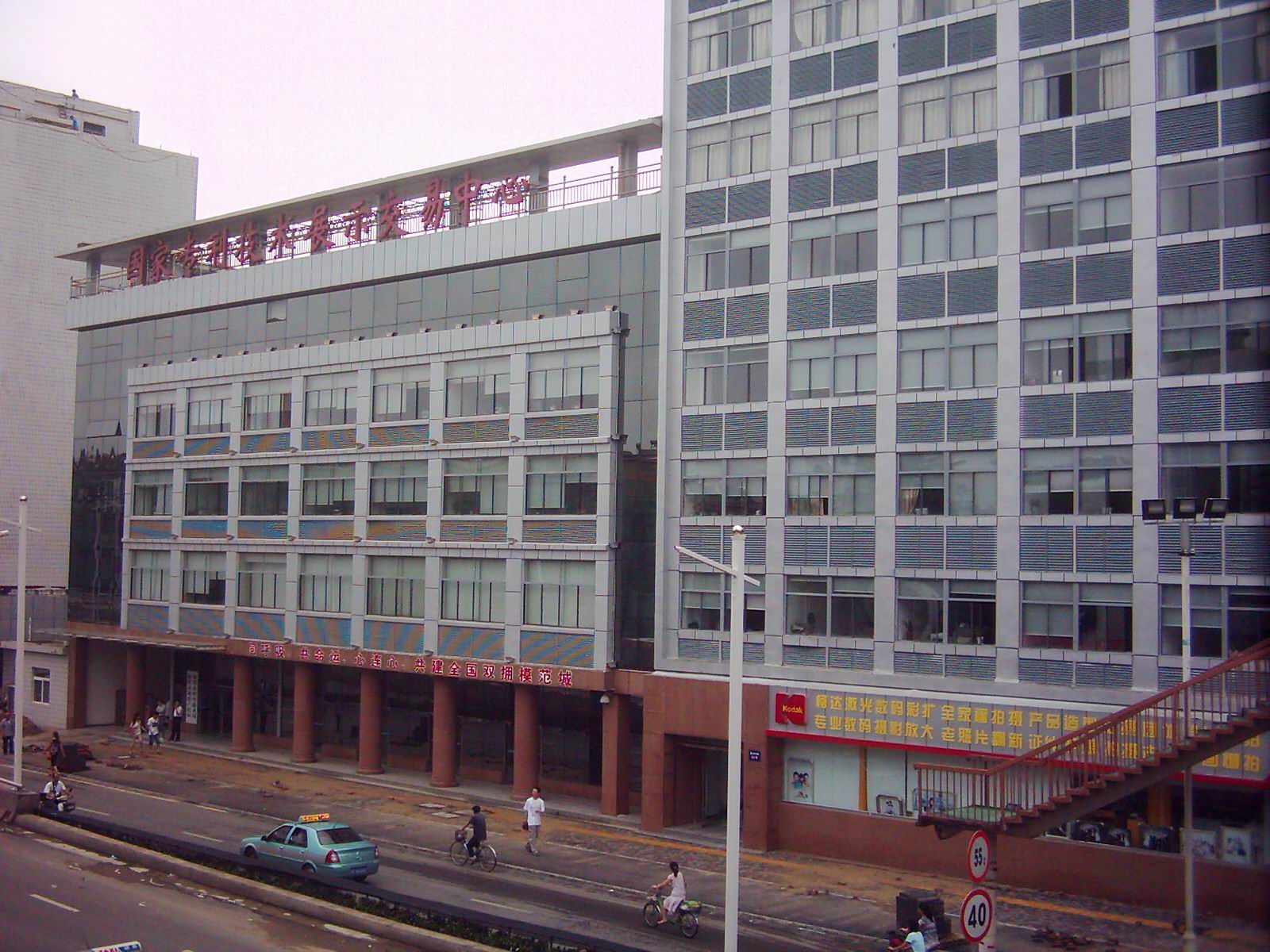

蚌埠市科學技術局辦公大樓包括兩棟樓，其中，西面一棟樓是國家專利技術展示交易中心辦公樓，共有五層，東面一棟樓是老辦公樓，共有七層，兩棟樓通過辦公走道連成一體。
中心機房位于西面大樓二層，屬于B類計算機機房，面積約100㎡，包括：主機房，用于放置計算機與網絡設備、和機房空調設備；電源室，用于放置機房配電柜、電池柜以及UPS設備，網管室，用于機房值班和技術開發及業務人員工作席位（通信值班、系統網絡維護）。
工程內容包括如下系統：
一）計算機機房系統
1.機房裝飾系統
2.機房配電系統
3.機房防雷接地系統
4.機房布線系統
5.機房空調、新風系統
6.機房UPS系統
二）大樓綜合布線系統
三）網絡集成系統
第二部分 計算機機房系統
一、機房裝飾工程
機房裝飾工程分為吊頂裝飾工程、地面裝飾工程、墻面（柱面）裝飾工程、隔斷安裝工程、保溫處理和門窗安裝工程六個分項。
1、吊頂
機房區域內安裝600mm×600mm方形微孔鋁板，鋁板厚0.8mm。嵌入式安裝，吊頂龍骨采用與頂板配套產品；
2、地面
地板架空高度為200mm。機房區安裝全新全鋼抗靜電活動地板，規格為600*600*35mm有邊系列抗靜電地板，地板支架及安裝附件均采用原廠家配套產品。
機房區地板下地面和墻面進行防塵處理，地板沿墻鋪設四周采用L40*4角鋼網架做牢靠固定。網管室入口采用臺階處理，用1mm厚發紋不銹鋼包邊角，出入口地板采用L30角鋼網架做牢靠固定。
3、墻、柱面
機房區墻面采用C75型輕鋼龍骨架空安裝，龍骨間距為不大于600mm，輕鋼龍骨必須另加U38加強龍骨橫撐，墻、柱面裝飾面層均采用不燃板基層，塑鋁板飾面，規格為3mm厚18絲銀灰色塑鋁板。
踢腳線采用密度板基層,100mm高不銹鋼貼面處理。金屬龍骨可以形成法拉第籠,有效防止空間的感應雷擊。為防塵保溫，主機房與電源室不保留外窗。
4、隔斷

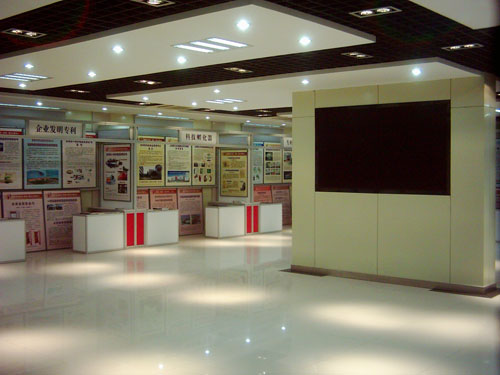

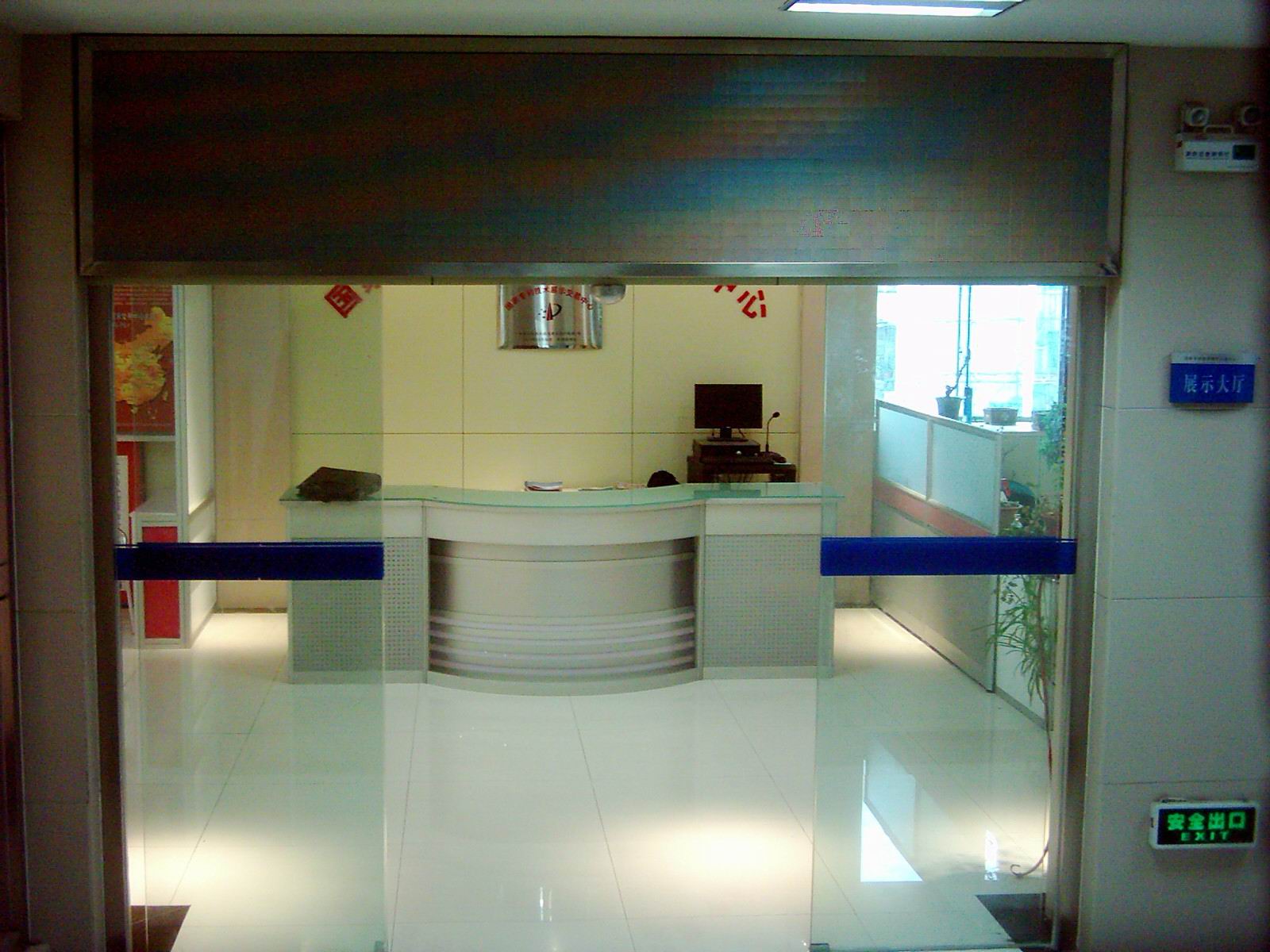

將電源室與網管室之間原隔墻拆除，采用鋼化玻璃隔斷將其隔開，主機房與展示大廳之間同樣采用鋼化玻璃將其隔開，隔斷地板下與吊頂上部分均采用不燃板封閉，為達到美觀效果，主機房與展示大廳之間隔斷地板下不燃板封閉處采用塑鋁板飾面，同時考慮到網管室24小時有人值班，所以要求隔斷具有良好的隔噪音和隔熱效果。隔斷框架采用40*60mm方鋼制作隔斷骨架、密度板做基層，外飾1mm厚發紋不銹鋼板。
隔斷玻璃選用12mm厚鋼化玻璃，能有效的降低機房噪聲的傳導及良好的保溫效果，主機房區隔斷處吊頂上及地板下采用雙面不燃板封閉處理，展示大廳一側隔斷下采用塑鋁板貼面處理。
5、保溫處理
為減少機房空調設備制冷量的損耗，并防止機房內外相關區出現結露現象，保持機房內部的溫度環境，主機房墻面填充50mm厚保溫巖棉，做保溫處理。
6、門、窗
主機房 、電源室入口門采用12mm厚鋼化玻璃地彈門；
網管室入口門采用鋼制防盜門；
網管室保留原窗戶，內加一層塑鋼窗并配以防火卷簾與塑鋁板飾面的暗窗簾盒，主機房與電源室所有窗戶全部采用不燃板內封。使機房具有良好的保溫、隔熱、隔音和防塵效果。
二、機房電氣工程
1、電氣概述
機房電氣工程主要分為動力供電總回路和UPS供電總回路兩部分。其中，動力供電總回路部分由市電直接供電，主要包括柜式空調回路，壁掛式空調回路，市電照明回路，市電維修插座回路，新風機回路以及備用回路；UPS供電總回路部分由UPS供電，服務器設備回路，網絡交換機柜回路和應急照明回路。
2、供配電系統
1）供配電系統：
機房區供電電源由大樓配電房引一路電纜進入電源室配電區，供配電柜進行配電。供給機房動力設備和輔助設備用電，即分別控制機房區照明、舒適性空調、新風設備、UPS設備、維修等相關設備用電。
主機房設備供電電源由1臺10KVA UPS提供。主要供給主機房服務器設備、網絡設備等重要設備以及機房區應急照明設備用電。
UPS配電系統由供電電源經UPS穩頻、穩壓、調整電壓波形后為服務器、網絡設備等供電；當遇到供電線路斷電時，UPS后備電池立即放電，經UPS逆變后給計算機設備不間斷供電。
2）供電系統分類如下：
動力供電回路分為：
主機房柜式空調1專用回路；
主機房柜式空調2專用回路；
主機房新風機專用回路；
電源室壁掛式空調3專用回路；
市電照明專用回路
市電墻面維修回路
機房輔助設備回路
備用回路
UPS供電回路分為：
主機房服務器設備專用回路；
主機房網絡設備專用回路；
機房應急照明專用回路；
備用回路。
3、配電設備
電源室配置一臺配電柜。
主機房市電總進線電纜從大樓總配電房到主機房電源室配電柜內。

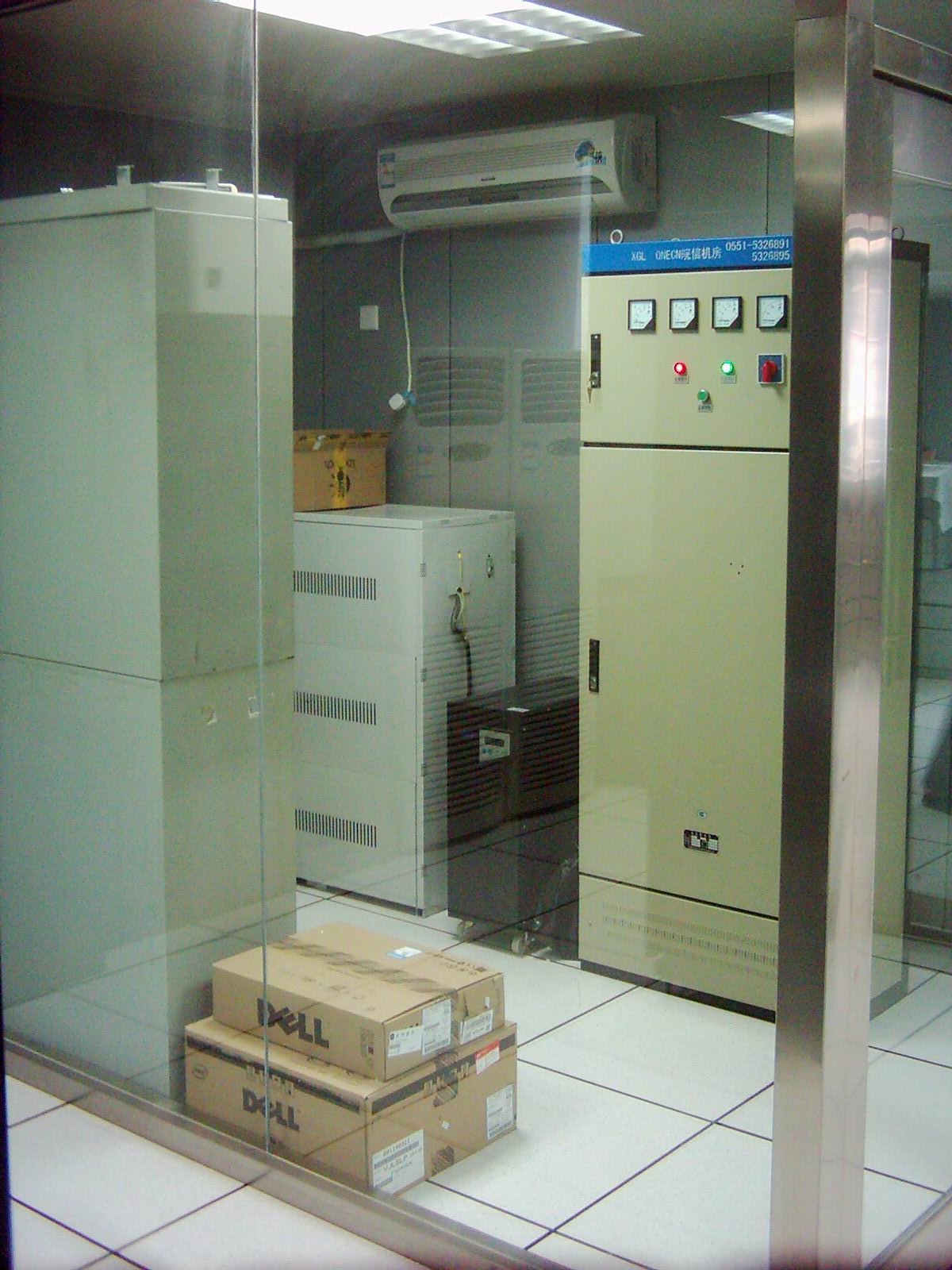

UPS主機與電池組安放在電源室，UPS主機與電池組用連接線連接。
服務器機房設備供電電源：每臺機柜配置一套總輸入16A 8位PDU插排，通過16A三孔地面插座（有色面板）獨立連接PDU，單回路供電模式。
主機房、電源室及網管室市電插座：采用10A五孔帶接地插座，白色面板。
網管室UPS電源插座：維護管理用PC機等設備采用10A五孔帶接地插座，有色面板。
主機房空調插座：采用32A四孔插座，白色面板；
主機房新風機插座：采用10A五孔帶地插座，白色面板；
電源室空調插座：采用16A三孔插座，白色面板；
4、照明系統
1）普通照明系統
值班室機房、服務器機房及UPS機房照明燈具，規格為600mm×600mm/3×20W嵌入式鈍化鋁格柵燈盤；燈管采用低色溫日光型燈管。
2）應急照明系統
為保證工作人員在市電斷電時做存盤等緊急處理，機房內安裝應急照明系統，工作面照度不低于50Lx。疏散指示燈是當機房市電以及UPS電源完全斷電的情況下啟動的疏導燈具。疏導燈具備獨立的電源，確保應急疏散。應急照明燈具采用15W磨砂（乳白）白熾燈，由UPS不間斷電源直接供電；機房疏散燈具滿足消防要求。
5、靜電防護
機房內采用的活動地板表面是導靜電的耐磨層，單元活動地板的系統電阻滿足靜電防護要求。
機房內的導體與大地作可靠的聯接，不得有對地絕緣的孤立導體。
靜電接地的連接線有足夠的機械強度和化學穩定性。
靜電接地經限流電阻及連接線與接地裝置相連，限流電阻的阻值≤1MΩ。
三、機房防雷接地系統
1、防雷系統概述
防雷系統主要由機房電源防雷工程與接地系統工程兩部分組成。電源防雷系統分三級保護，保護范圍分別為機房供電系統整體感應雷防護、機房電源設備整體防護以及機房內一些非常重要的設備。計算機系統的接地系統采取單獨接地措施。
計算機機房防雷主要是抑制雷電瞬間過壓和雷擊電磁脈沖（LEMP）。
2、機房防雷
機房所在大樓本身具有良好的防直擊雷保護措施，防雷工程主要針對計算機機房部分，重點考慮因雷擊或線路過電壓對計算機及其相關設備造成的損壞，進行合理的等電位連接，從而提高整體機房的耐雷電沖擊水平。選用防雷器，對計算機設備及其它重要終端進行保護。
1）第一級避雷器
在機房配電柜內機房市電電源輸入端，做第一級電源保護。
防護級別：B級；
保護范圍：機房供電系統整體感應雷防護；
2）第二級避雷器
在機房配電柜的UPS電源的輸入端，應做第二級電源保護。
防護級別：C級；
保護范圍：UPS及其負載設備整體防護；
3）第三級避雷器
在主機房重要設備前端，應做第三級電源保護。
防護級別：D級；
保護范圍：主機房重要設備整體防護；
3、接地系統工程
1）機房的地線系統
交流工作地，由進入機房的三相五線中的中性線連接；
安全保護地，由進入機房的三相五線中的保護線連接；
直流工作地，用一根50mm2銅芯線引至室外地樁；
防雷接地，用一根50mm2銅芯線引至室外地樁。
2）直流工作地與引下線
在機房機柜設備區內用30*3mm的銅排做一組直流工作地，將計算機設備的直流工作接地以最短距離連接到銅排上，再引入配電柜的直流工作接地匯流排，并用一根50mm2銅芯線引至室外接地樁。直流工作地接地電阻不大于2Ω。
3）等電位連接與引下線
在機房各分區內一周用40*40*4mm的鍍鋅角鋼做一組等電位連接，按防雷規范要求應將機房內的墻、頂、地的金屬結構體、機柜、機架等所有不帶電的金屬構件與該保護地近距離用特殊施工工藝做等電位連接，同時與機房安全保護接地、防雷地等以最短距離形成結構相連，并用一根50mm2銅芯線引至室外接地樁。防雷接地電阻不大于10Ω。

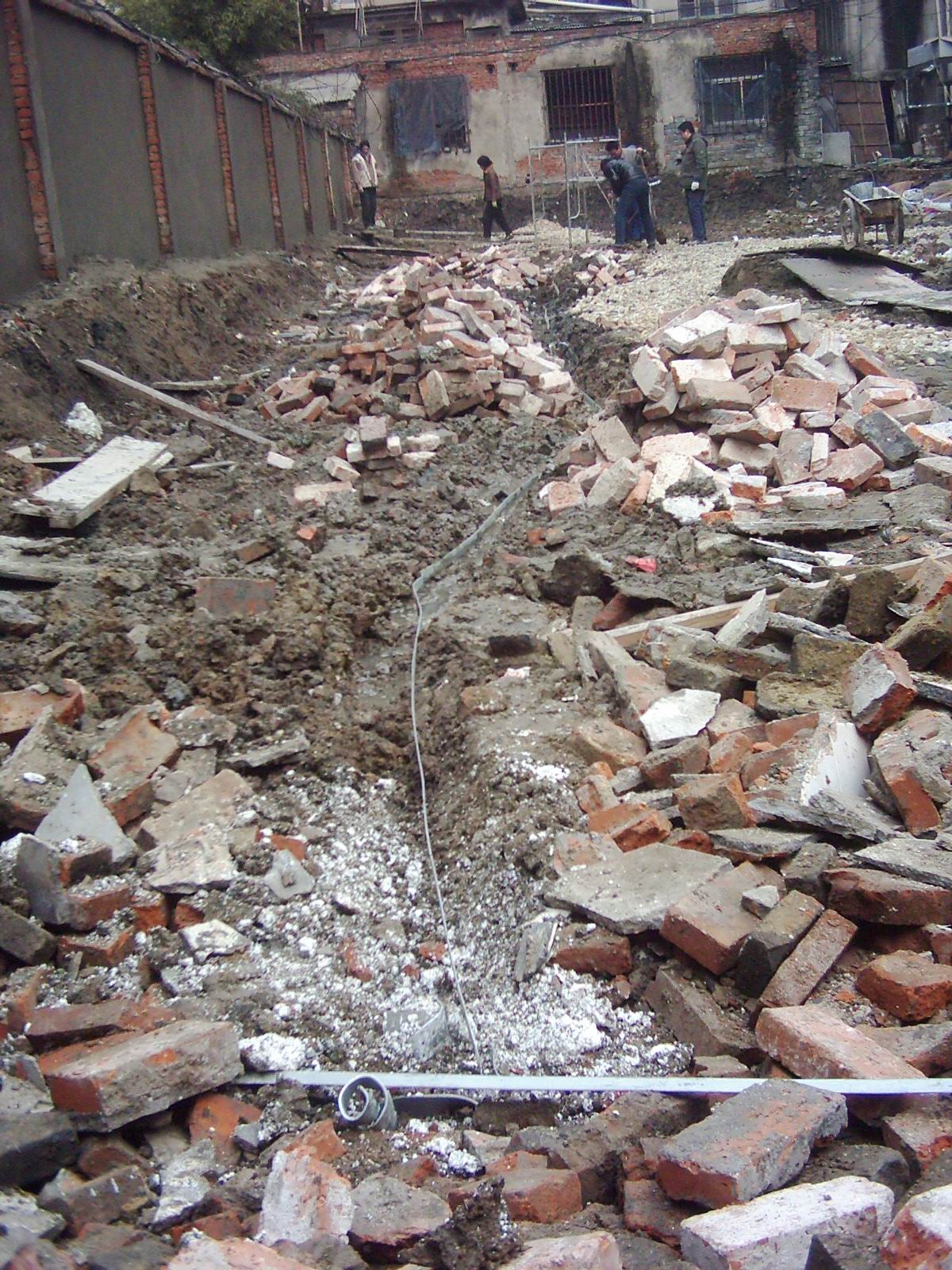

4）室外地樁連接
機房接地裝置的設置，滿足人身的安全及電子計算機正常運行和系統設備的安全要求。為避免“地電位反擊”，計算機機房采用一個獨立的接地系統，接地電阻小于1Ω。
四、機房布線系統
1、概述

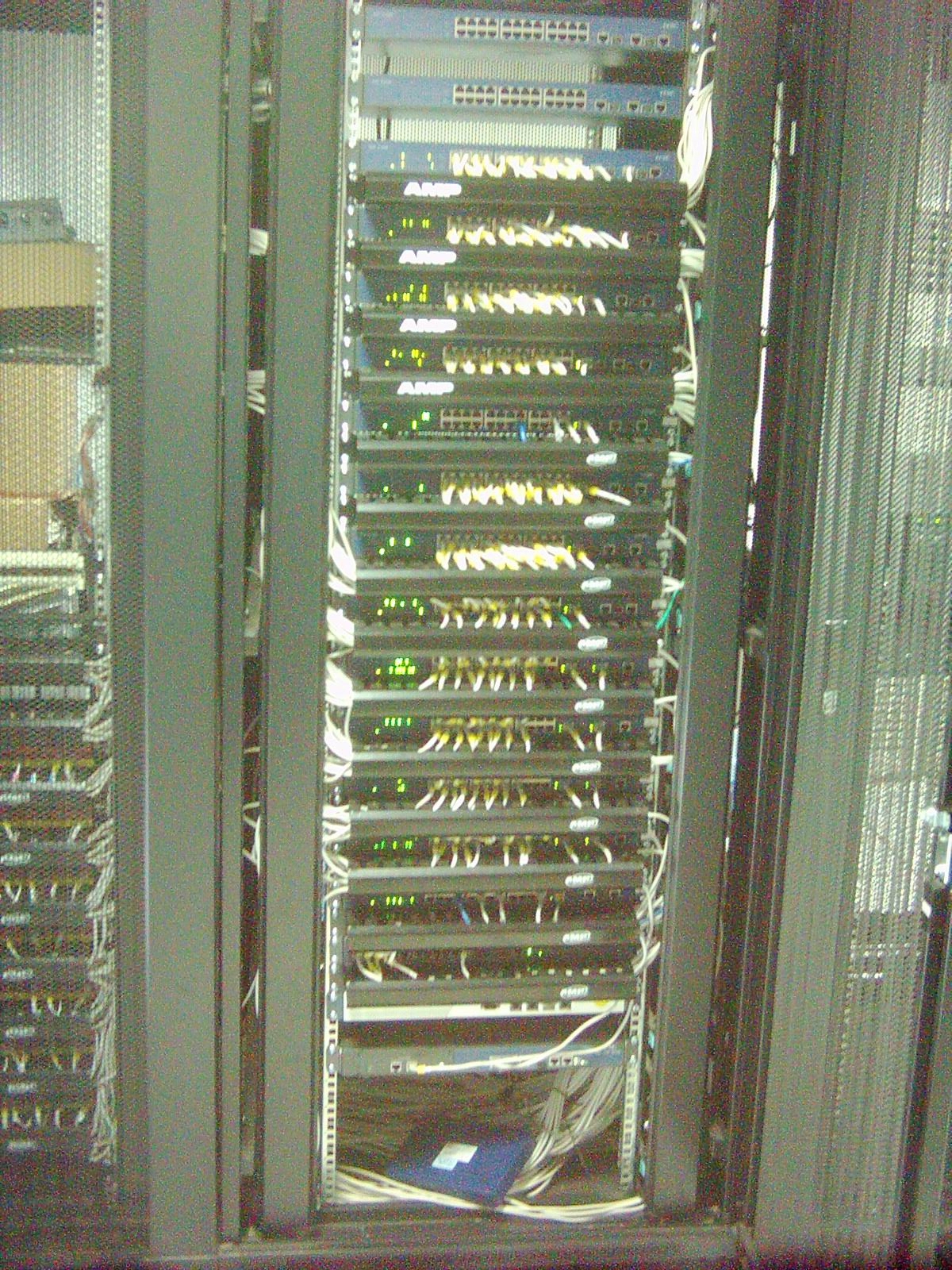

系統為星型拓撲結構布線系統，布線線纜選用六類四對非屏蔽雙絞線，線纜兩端采用六類非屏蔽模塊化連接，配線架、理線架、模塊與雙面信息點面板均選用六類產品。
2、信息點設置
機房內服務器機柜按照每臺4個信息點，網管室每個桌位2個信息點，線纜一端上機房網絡機柜配線架，另一端鋪設至服務器機柜與網管室桌位處地板下方地面雙面信息點面板處，再用線管敷設至機柜處連接服務器設備；
網絡機柜內信息點采用模塊安裝方式。敷設雙絞線沿機架安裝，布線使用標識系統，便于識別、維護，內外網的數據信息插座能夠明顯區分開。
水平布線以金屬線槽完成室內布線，機房內地板下電源、信號線按距墻和隔斷成回字型鋪設。
五、機房空調、新風系統
1、機房空調系統
主機房空調為柜式空調2臺（一主一備），電源室空調為壁掛式空調1臺。
2、新風系統
為了防止外界灰塵進入機房內，計算機機房設計為一個封閉的區域，與外界沒有空氣流通，同時需保證機房區對外形成正壓，安裝新風機可將機房外的空氣中的塵埃雜質經過中效過濾后再送入機房區。
新風系統選用一組壁掛式空氣處理機對進入機房新風進行處理。
六、機房UPS系統
機房UPS選用10KVA UPS，具有檢測、保護功能完備，體積小、重量輕、工作效率高；零轉換設計與純正弦波輸出，適用負載領域廣等優點。
第三部分 大樓綜合布線系統
一、大樓綜合布線系統概述
大樓綜合布線系統，包含計算機網絡系統、電話語音系統與有線電視系統三部分。
計算機網絡系統結構為星形結構，星形中心在信息中心機房配線間，由配線架引出水平雙絞線到各樓層信息點，再采用跳線方式將各層信息點與各層接入層交換機端口連接。在星形結構的中心均為管理子系統，通過兩點式的管理方式實現整個布線系統的連接、配置及靈活的應用。水平用超五類非屏蔽網線由房間引至二層中心機房。綜合布線從節簡、實用、實際應用出發，為今后網絡和語音升級接入預留空間和布線通道。
有線電視系統采用放大，分配、分支方式進行配置；用戶終端分別位于休息室、值班室、局長室，會議室、多功能廳及展廳等房間。
共有信息點約200個，包括話音點、數據點。有線電視系統接入點約20個。
計算機網絡采用超五類非屏蔽網線，兼顧今后的應用擴展。語音水平線纜考慮到成本和冗余性，采用超五類非屏蔽雙絞線。系統滿足結構化布線要求，電話語音與數據信息點可以互用。
大樓的信息點全部在機房進行管理，即：從主機房配線架至辦公室信息點（多媒體箱）是采用點對點的布線。所有線纜均在機房內進行統一管理，即：雙絞線采用24口配線架進行卡接，大對數電纜采用110型配線架進行卡接，光纖采用機架式光纖配線架進行管理，這些配線架均在主機房機柜中進行編排，上架。
主干通道采用水平橋架及垂直橋架布線。水平部分為超五類非屏蔽網線，室內垂直部分為室內8芯多模光纖，語音垂直部分為大對數電纜端接。布線從橋架、管道井或地溝（室外）走線，考慮留有足夠余量。為電信的寬帶接入光纜預留通道。
二、計算機網絡系統和電話語音系統
系統由五個子系統組成：工作區子系統、水平子系統、垂直主干子系統、管理間子系統和設備間子系統。
1、工作區子系統
結合大樓原預埋管道，根據實際情況，合理配置信息點。為了適應今后的發展，滿足用戶不同的使用要求，所有插座均采用標準的RJ45信息插口。所有信息點均采用墻壁暗裝敷設安裝形式和地面暗裝敷設安裝等形式。
用戶的終端設備與用戶信息點根據通信網絡不同采用相應的跳線連接。
信息插座的安裝采用墻上安裝法、地板下安裝法、及地面安裝法。對于較小的房間，采用墻上安裝法；對于較大的開間，采用墻上安裝法、地面安裝法。
2、水平區子系統
所有水平區網絡數據線纜全部采用超五類屏蔽雙絞線。它即可以支持用于話音和低速數據的傳輸；又可支持100Mbps傳輸速率；還可支持寬帶視頻。它能滿足圖形、影像等多媒體信息和高速數據傳輸要求。
任何系統的改變（如增減用戶、用戶地址改變等）都不影響整個系統的運行，增減用戶只需做必要的跳線即可，使整個系統具有極強的靈活性，同時為系統線路故障檢修提供極大方便。
語音信息線纜采用超五類非屏蔽雙絞線。
3、垂直干線子系統
垂直干線子系統由中心主配線架（主機房內）敷設至樓層分配線架的干線電纜構成。本工程垂直部分由機房交換機引出一根室內多模光纖到多媒體箱處。核心層交換機與接入層交換機均在二樓機房處，采用跳線連接方式。充分考慮了辦公樓的使用者傳輸圖形、影像等多媒體信息的可能性，并且還考慮到將來的業務需要和技術發展。
垂直布線通道
垂直布線通道采用電纜豎井，結合垂直線槽的方式。
4、管理子系統及設備間子系統

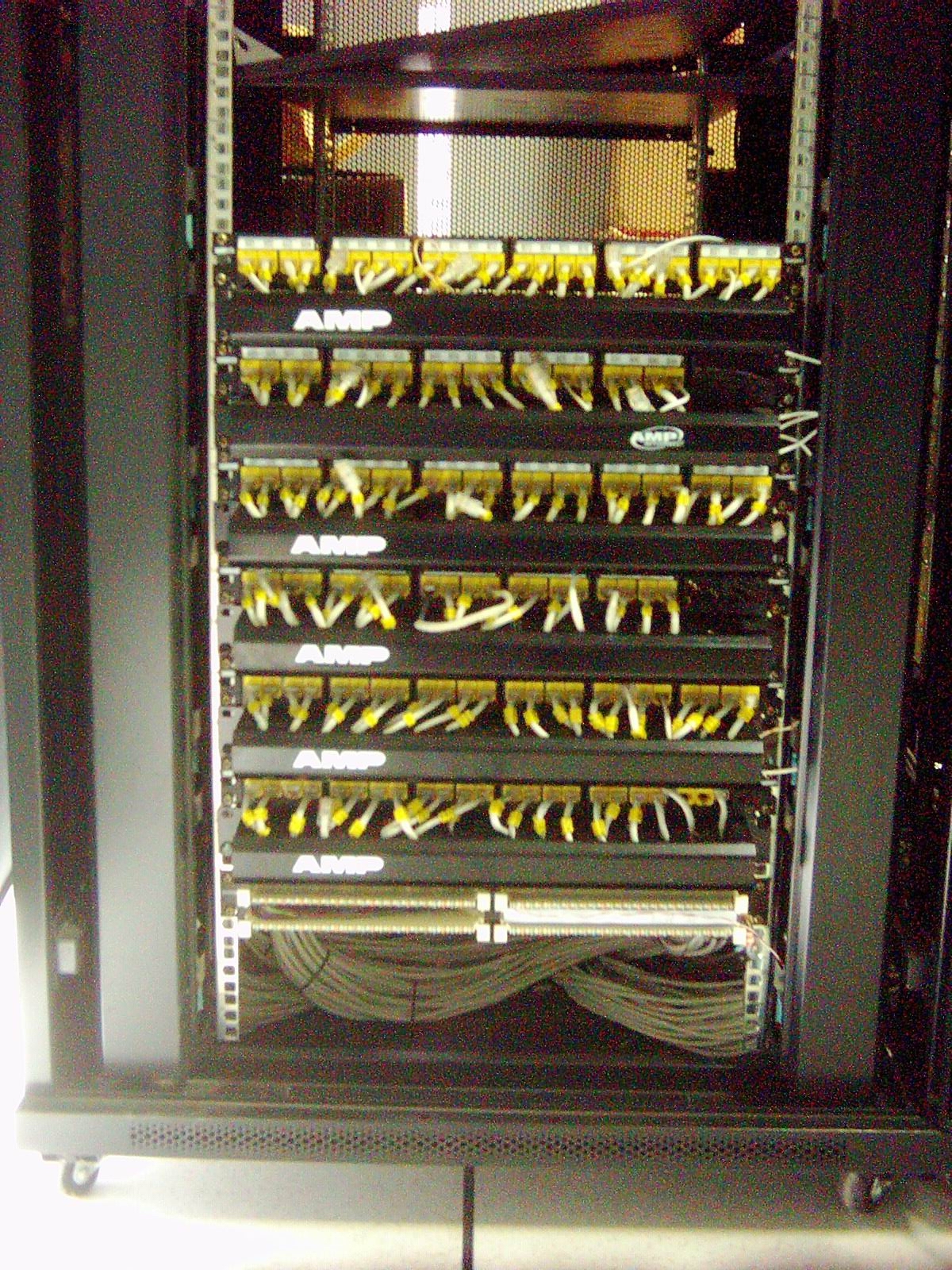

管理子系統管理間采用24口超五類非屏蔽配線架與水平數據線纜端接，系統提供最大靈活性。
設備間子系統程控電話機房和計算機位于同一設備間中。電信來的大對數電纜卡接到110型配線架。管理設備全部安裝在機柜中。布線產品中的光纖配線架、線管理器和網絡產品中的交換機安置于機柜中。網絡數據主設備間、設于二層的信息中心機房，并進行接地系統、線纜及路線鋪設。
5、用戶設備與綜合布線系統的連接
1）電話系統與布線系統的連接
電話系統使用的標準插頭為RJ11插頭，該插頭可直接插入由綜合布線系統所提供的標準RJ45插座中。
2）計算機網絡與布線系統的連接
計算機與綜合布線系統連接時，需在計算機擴展槽上插上具有RJ45接口的網卡，然后用一條兩端都裝有RJ45插頭的屏蔽線纜將網卡與布線系統的信息口連接起來。
6、交換設備與跳線
交換設備是用戶連接網絡必需的設備，用戶信息點網線再打到配線架后使用超五類跳線與交換機連接，再通過路由設備或WEB服務器用戶就可連接到互聯網或?qū)Ｓ镁W(wǎng)絡。
三、有線電視系統
1、系統結構及配置
有線電視系統，以本市有線電視臺基站提供的閉路電視信號為來源。通過市有線電視電纜引入辦公樓，通過放大器進行信號放大再通過分支分配的方式經同軸電纜傳送至各用戶。
有線電視系統的基本結構圖
1）系統結構
有線電視接入系統圖
有線電視系統采用放大，分配、分支方式進行配置；用戶終端分別位于休息室、值班室、局長室，會議室、多功能廳及展廳等房間。有線電視系統約20個。
前端系統考慮會議系統的視頻/音頻信號傳送到個辦公室到前端，后端選擇的產品包括放大器、分支、分配器等。
2）系統配置
（1）雙向傳輸
整個系統采用傳統雙向傳輸，傳輸頻率44-860MHz的分配系統。
（2）分配系統
系統分配網絡按750MHz鄰頻雙向傳輸網絡設計，分配器到放大器以及到分支器采用SYKV-75-7同軸電纜傳輸，分支器到用戶終端盒使用SYKV-75-5同軸電纜傳輸。系統配置一臺干線放大器。
由有線電視臺送過來的有線電視主干線，經過大樓有線電視放大器，在引至各樓層分支分配器箱，由分配箱或多媒體箱接入鋼管暗縛至各電視插座。相應樓層所需的放大器和分配器安裝在相應樓層的電視設備箱內。
用戶分配系統
前端采用雙向放大器、反向預留。前端預留接入接口，安裝和調試及有線經線纜的引入、敷設均由有線電視接入服務商完成。
樓間傳輸分配系統
有線電視系統在各樓宇間采用雙向放大器，傳輸干線路采用SYV75-7屏蔽電纜，支路采用SYV75-5屏蔽電纜，以確保信號達到較高的頻帶標準。
用戶終端
大樓用戶端包括休息室、值班室、局長室，會議室、多功能廳及展廳等，TV終端分布較廣區域。嵌入安裝分配器，選用1000MHz雙向單孔（TV）終端盒，以滿足信號雙向傳輸?shù)囊蟆?/span>
2、主要設備
1）干線放大器：
放大器專為550MHz、750MHz、860MHz鄰頻傳輸系統而設計。外殼選用防雨鋁鑄，功放采用進口模塊。具有噪聲低，動態范圍寬，輸出電平大的特點，利用推挽平衡技術而有極優的載波互調指標；供電及防雷保護采用獨特設計，過壓、過流、雷擊時能自動斷開電源，且又會自動恢復，解決了用戶使用中的后顧之憂。
2）分支分配器：
分支分配器全部采用一體化金屬外殼，不平度好，隔離度高，從一分支到十六路集中分配器，產品系列化，品種齊全。
終端用戶盒明、暗裝外見美觀大方，插入損耗低，5～1000MHz不平度小，有金屬小盒屏蔽。
3）傳輸電纜：
系統采用同軸電纜
分配電纜：SYV 75－7采用四屏蔽同軸電纜
用戶電纜：SYV 75－5采用四屏蔽同軸電纜
第四部分 網絡集成系統
網絡集成系統包含服務器設備配置工程、交換機配置工程、KVM配置工程等內容。
大樓計算機網絡緊緊圍繞信息服務這一特點，堅持長遠規劃，堅持從全局考慮的原則，將計算機網絡建成一個高起點，易于擴充、升級、管理和使用的，能滿足二十一世紀需要的大樓集成化網絡系統。
建立一個覆蓋整棟大樓的計算機網絡平臺，實現百兆到桌面，千兆網絡主干傳輸。

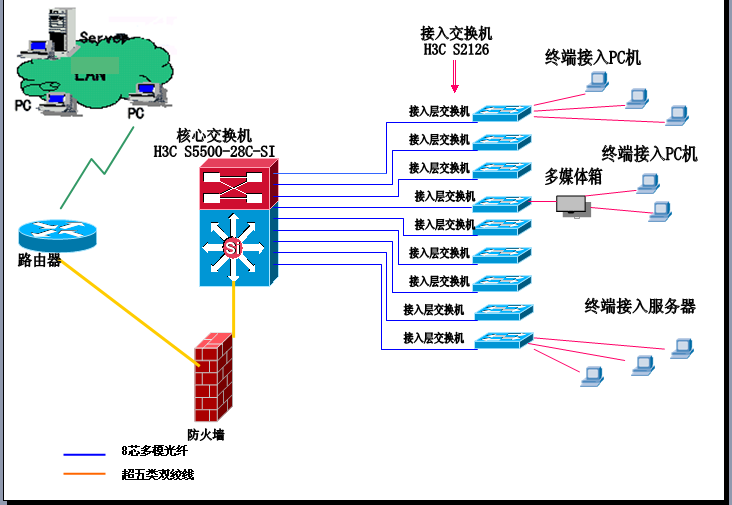

網絡系統拓撲圖
第五部分 LED電子顯示屏
1、LED屏概述
LED電子顯示屏主要安裝在西面樓的一樓電梯廳及二樓展廳門頭位置，選用Φ3.75mm LED單紅色條形屏，壁裝方式，主要播放一些通知、重要新聞、顯示時間等文字內容。
2、系統組成
LED顯示屏系統作為光、電、聲結合的多媒體高科技產品，主要包括以下部分：
1）顯示屏體
顯示屏的控制線路接收來自計算機的信號，通過驅動電路，使LED點陣面發光。顯示屏由LED發光器件和控制電路組成，整個顯示屏由結構相同的單元板組成。
2）計算機及其外設
在系統中，屏體播放的內容都是由計算機制作、處理，然后通過線路傳輸給顯示屏體。計算機外部設備，如掃描儀，可輸入各種圖片到計算機。還可在顯示屏上可以顯示多媒體信息。多媒體信息的輸入通過多媒體外設，如電視機、VCD機、DVD機、錄像機、攝像機等。
3）音頻設備
顯示屏連接功放、音箱后，可播放音樂，也可和屏體同步播放新聞、廣告等信息，實現聲像同步，使屏體的顯示更具有感染力、更具有轟動效應。
第六部分 拼接液晶屏
1、液晶屏概述
西面樓二樓展示大廳安裝2×2的46吋專用拼接液晶屏（DID）。主要展示科技成果，結合展廳展覽的內容播放一些影像文件。
2、系統組成
1）顯示單元部分
整個DID液晶屏拼接顯示系統由DID液晶屏、多屏控制系統組成。
由4塊46″液晶顯示屏單元組成，采用2×2方式組合顯示屏。整個組合屏是由標準化、模塊化、一體化的DID液晶屏疊加而成。
2）多屏控制系統
多屏拼接控制器連接計算機網絡，傳輸并合成計算機網絡圖像，以合適的大小、分辨率顯示在大屏上。
3）控制軟件系統
專用的控制軟件負責控制DID液晶屏拼接顯示系統的圖像拼接、色彩和顯示效果的調整，選擇需要的顯示信號的圖像，以及用戶的分級管理等功能。

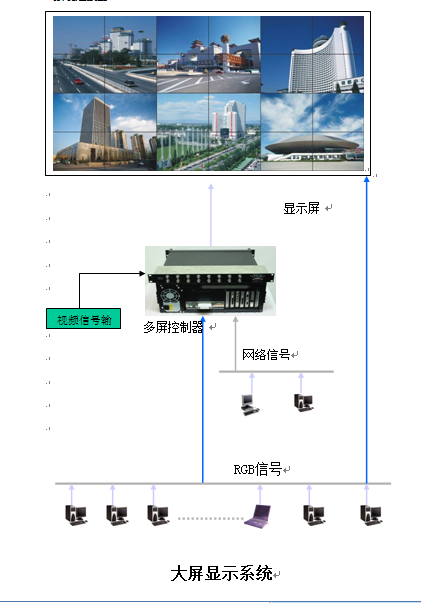

4）系統連接圖
第七部分 多媒體會議及擴聲系統
1、系統概述

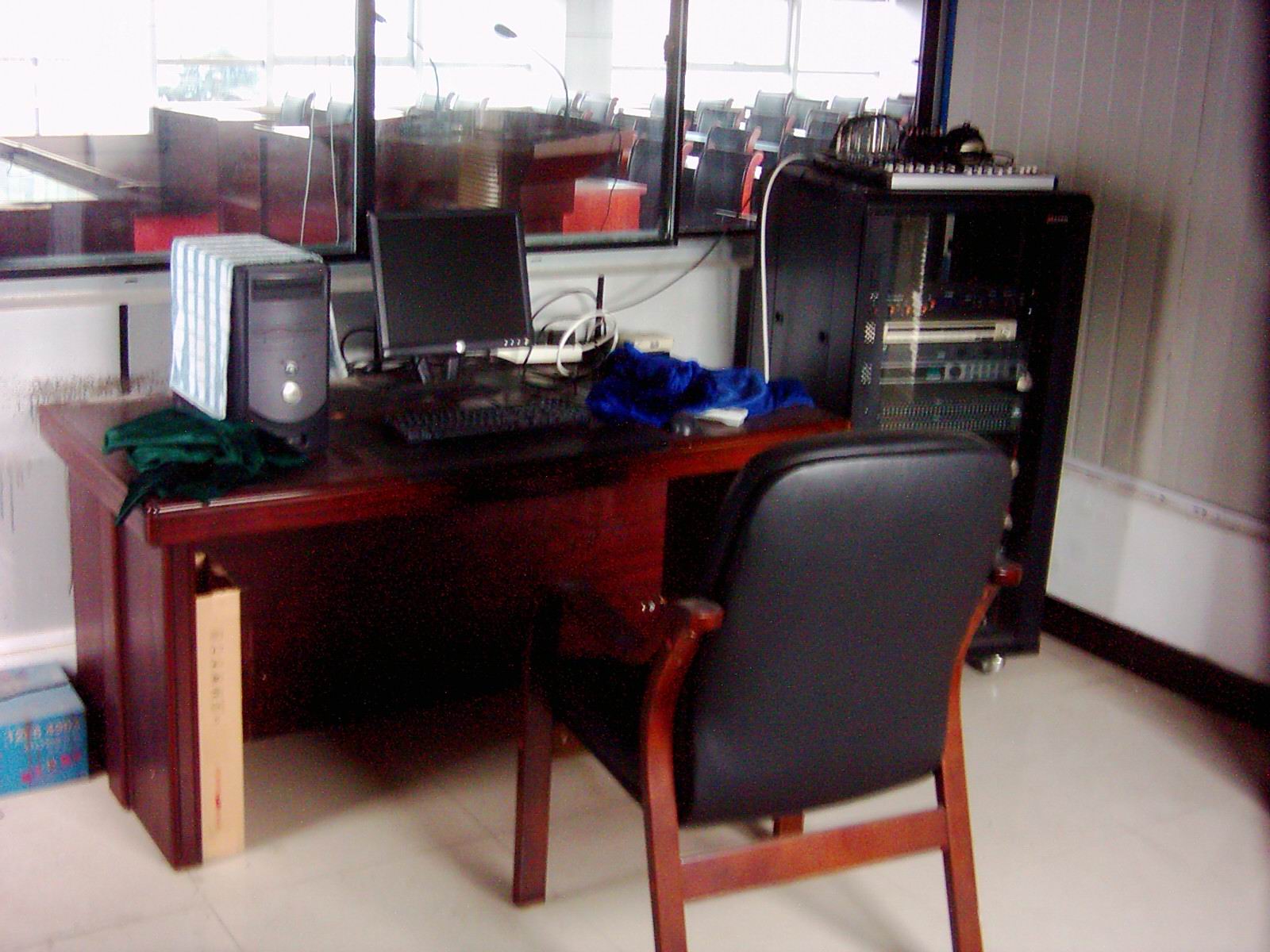

多媒體會議系統主要包括西面樓五樓會議室和多功能廳，多功能廳主要召開一些大型會議、新聞發布、學習培訓、電視電話會議等，有擴聲及投影顯示設備；會議室主要做擴聲和投影部分。另外西面樓一、二樓展廳通過擴聲系統，播放一些新聞、通知以及背景音樂等，控制設備放置在西面樓二樓展廳的服務臺。
2、系統說明
1）西面樓五樓多功能廳和西面樓五樓會議室

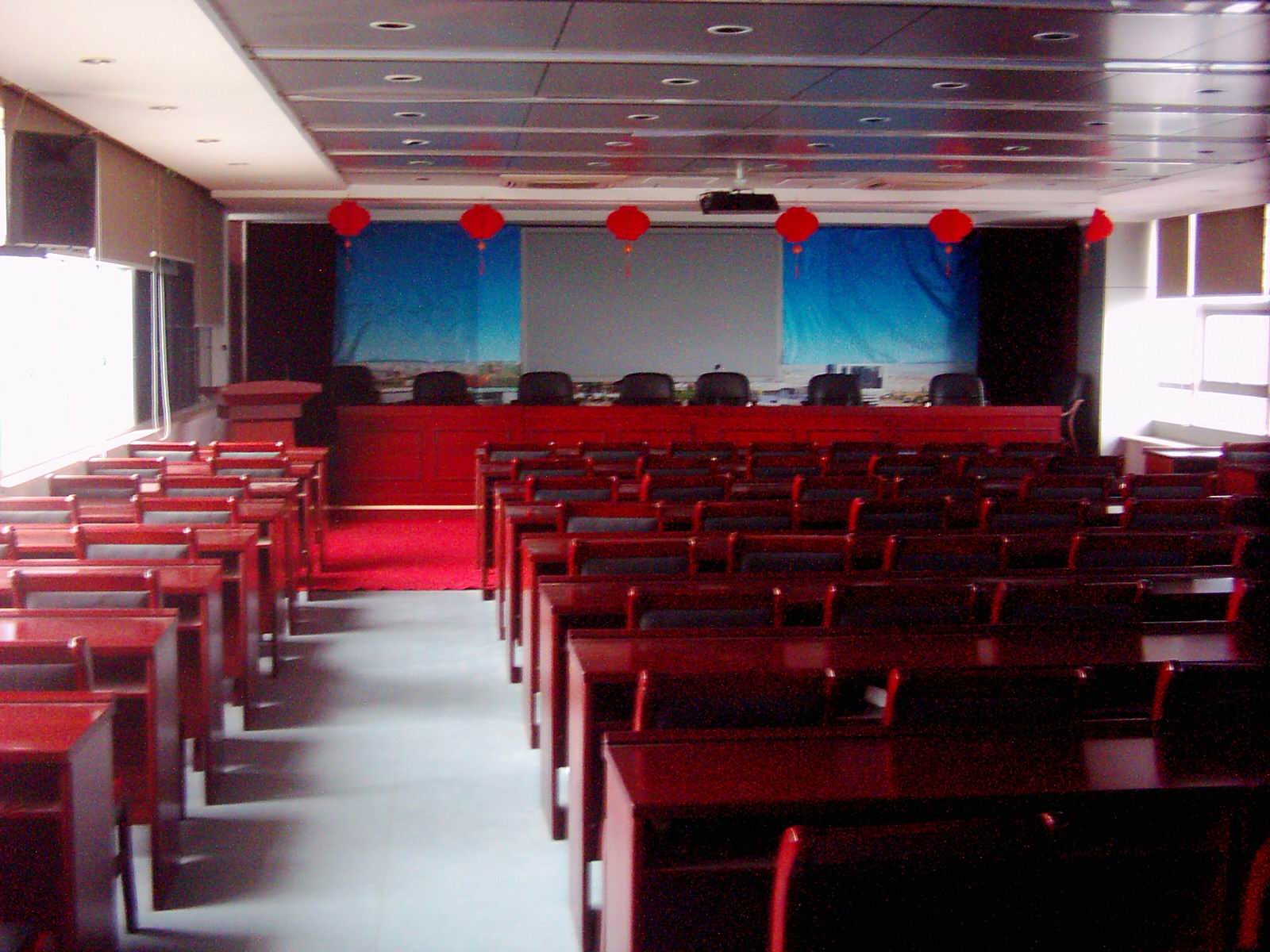

西面樓五樓多功能廳，主要召開一些大型會議、新聞發布、學習培訓、電視電話會議等，要求有擴聲及投影顯示設備。擴聲設備采用知名品牌，4只音箱采用吊頂下壁裝，投影顯示采用比較實用和流行的正投金屬硬幕，投影機正投吊裝，伸縮吊桿。在一些重要的會議和政策宣傳時，可以通過電視電話會議的形式與省局連接，節約會議成本，提高會議效率。整個多功能會議系統通過音控室控制調節。
西面樓五樓會議室，主要召開一些小型會議和研討會議，也要求有擴聲及投影顯示設備。擴聲設備采用知名品牌，4只音箱采用吸頂式安裝，投影顯示采用遙控電動幕顯示，投影機正投吊裝。會議室的設備通過調音臺控制，并且從多功能廳布放音視頻線纜，這樣可以讓會議室和多功能廳共用部分設備，節約了成本的同時還擴充了設備使用范圍。
系統設備組成：
? 音源設備：話筒，CD、DVD、電腦
? 音頻終端設備：功放、音箱
? 視頻源、終端設備：電腦、VGA顯示器、投影機
? 控制設備：電腦、、電源控制器
? 環境終端設備：電動投影幕
2）西面樓一、二樓交易展廳
西面樓一、二樓展廳通過擴聲系統，播放一些新聞、通知以及背景音樂等。擴聲設備采用知名品牌，每個展廳各安裝4只音箱，采用吸頂式安裝?？刂圃O(shè)備放置在二樓展廳的服務臺。
3）西面樓三樓會議室
在三樓會議室，安裝一臺46英寸液晶電視機。
第八部分 視頻監控系統
1、系統概述
電視監控系統采用了模擬數字技術相結合，以一臺16路網絡數字硬盤錄像機為核心，配以16臺前端攝像機構成極具先進性的全實時顯示、錄像、回放電視監控系統。系統具有極高的性價比和非常高的可靠性，主要設備選用彩色低照度攝像機，16路輸入嵌入式數字硬盤錄像機。
2、系統組成
電視監控系統由前端攝像、傳輸、控制、顯示和記錄等部分組成。
1）前端攝像
前端攝像機的配置數量為16臺，主要安裝在辦公樓周邊、辦公樓主要出入口等。為保證畫面的清晰，本系統中均采用低照度彩色攝像機。
2）傳輸部分
攝像機所攝取的圖像信號經SYV75-5屏蔽同軸電纜直接傳輸至一樓監控室一臺16路網絡數字硬盤錄像機進行視頻控制、處理、記錄等。
各監視點的攝像機電源均由一樓值班室集中供電、統一管理，球機用24V直流電源，半球用12V直流電源供電。
3）控制部分
系統采取總控制室控制方式，嵌入式數字錄像機實現監控圖像的畫面分割顯示、實時錄像和備份、錄像檢索和回放及在網絡中傳輸實時和錄像的圖像。
本系統采用網絡數字硬盤錄像機工作核心。采用高速嵌入式微控制器和嵌入式實時操作系統，具有極高的穩定性。數字錄像機是一種利用數字壓縮技術（采用H.264壓縮算法），將視頻圖象存儲在內置硬盤上的裝置，更加節省硬盤空間更利于網絡傳輸，且可以同時處理16路視頻信號。該機具備單畫面、4畫面、9畫面、16畫面等多畫面監視功能，可內置1-8個硬盤。該機具有優秀的回放圖像質量，并可即時提取錄像的特點。完全節約了為查找一個重要事件的錄像而整小時、整小時地花在搜索上的時間。此外，數字技術固有的更高的可靠性的更低的維護要求也使維修成本進一步降低。每天錄像24小時，保存的時間約為30天。
所有控制可通過遙控器和數字錄像機面板上的按鈕進行直接控制。
4）顯示部分
硬盤錄像機輸出連接在19〞彩色液晶顯示器上進行全實時的多畫面顯示監控，同時獨立全實時的錄像記錄和按需單路或多路實時回放。
|
